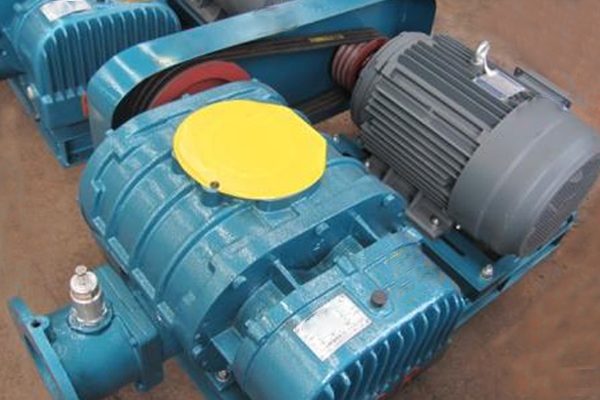

3L42WC水冷型羅茨鼓風機

簡介

        3L系列羅茨鼓風機是我公司吸收了日本、德國等國家的先進經驗，在L系列風機的基礎上開發的一種新型高效節能、低噪音的產品。該羅茨鼓風機采用CAD軟件設計和先進的數控加工工藝，確保風機的優良性能。3L42WC水冷型的整機設計緊湊，結構簡單，與L系列風機相比，維修更方便。廣泛地用于污水處理、冶金、電力、化工、石油、水產養殖、食品輕工等部門的氣力輸送。

水冷型羅茨鼓風機

技術參數

風機型號

轉速n r/min

升壓　Δp

進口流量Q　m3/min

軸功率Kw

配套電機

噪音dB(A)

整機重Kg

Kpa

mmH2O

型號

功率Kw

3L42WC

1100

9.8

1000

13.45

4.40

Y132S-4

5.5



19.6

2000

12.70

6.76

Y132M-4

7.5



29.4

3000

12.08

9.25

Y160M-4

11



39.2

4000

11.68

11.75

Y160L-4

15



49

5000

11.25

14.38

Y180M-4

18.5



58.8

6000

10.88

17.00

Y180M-4

18.5



68.6

7000

10.56

19.70

Y180L-4

22





風機型號

轉速n r/min

升壓　Δp

進口流量Q　m3/min

軸功率Kw

配套電機

噪音dB(A)

整機重Kg

Kpa

mmH2O

型號

功率Kw

3L42WC

1200

9.8

1000

14.87

4.90

Y132S－4

5.5



19.6

2000

14.15

7.42

Y160M－4

11



29.4

3000

13.52

10.10

Y160L－4

15



39.2

4000

13.10

12.82

Y160L－4

15



49

5000

12.68

15.56

Y180M－4

18.5



58.8

6000

12.32

18.40

Y180L－4

22



68.6

7000

12.00

21.22

Y200L－4

30



1310

9.8

1000

16.32

5.45

Y132M－4

7.5



19.6

2000

15.65

8.50

Y160M－4

11



29.4

3000

15.06

11.32

Y160L－4

15



39.2

4000

14.55

14.34

Y180M－4

18.5



49

5000

14.16

17.35

Y180M－4

18.5



58.8

6000

13.78

20.40

Y180L－4

22



68.6

7000

13.46

23.47

Y200L－4

30





風機型號

轉速n r/min

升壓　Δp

進口流量Q　m3/min

軸功率Kw

配套電機

噪音dB(A)

整機重Kg

Kpa

mmH2O

型號

功率Kw

3L42WC

1600

9.8

1000

20.50

8.25

Y160M－4

11



19.6

2000

19.75

12.05

Y160L－4

15



29.4

3000

19.15

15.85

Y180M－4

18.8



39.2

4000

18.67

19.70

Y180L－4

22



49

5000

18.25

23.55

Y200L－4

30



58.8

6000

17.90

27.40

Y200L－4

30



68.6

7000

17.70

31.35

Y225S－4

37



產品特點

羅茨鼓風機葉輪采用了復合型線，增加了一道密封面，泄漏少、效率高。在相同機型、相同壓力條件下能耗下降5-8%。

采用了國際先進的逆流冷卻技術，使氣流脈動更加平緩、排氣溫度明顯地下降6-8℃，在高壓條件（＞68.8KPa）時尤為明顯，排氣溫度下降10-30℃，同時噪聲降低6-10dB(A)。

軸承座部采用了離心式甩油機構，確保風機終身不會漏油。

采用徑向與平面相結合的組合迷宮密封，使氣體泄漏更少。

葉輪經過嚴格的動平衡試驗，平衡精度高于6.3級的國家標準規定，達到5.6級以上，因而整機幾乎無振動。

齒輪采用優質碳素鋼低碳合金鋼，經高頻淬火后磨齒，齒輪精度達5級。

3L42WC水冷型的整機設計緊湊，結構簡單，與L系列風機相比，維修更方便。
