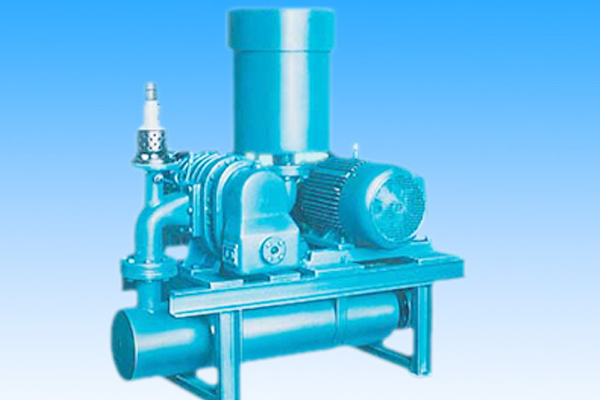

3L63WD型羅茨鼓風機
簡介
3L系列羅茨鼓風機是我公司吸取國內外羅茨風機的先進經驗，在L系列風機的基礎上開發的一種新型高效節能、低噪音的產品。該產品采用CAD軟件設計和先進的數控加工工藝，確保風機的優良性能。
羅茨鼓風機系屬容積回轉鼓風機，利用兩個葉形轉子在氣缸內作相對運動來壓縮和輸送氣體的回轉壓縮機。這種鼓風機在特點是使用時當壓力在允許范圍內加以調節時流量之變動甚微，壓力選擇范圍很寬，具有強制輸氣的特點。輸送時介質不含油。產品結構簡單、維修方便、使用壽命長、整機振動小。3L63WD型羅茨鼓風機產品廣泛地用于污水處理、冶金、電力、化工、石油、水產養殖、食品輕工等部門的氣力輸送。
羅茨鼓風機技術參數
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
| 3L63WD | 730 | 9.8 | 1000 | 40 | 10.8 | Y200L-8 | 15 | ||
19.6 | 2000 | 38.5 | 18.4 | Y225M-8 | 22 | ||||
29.4 | 3000 | 36.8 | 26 | Y250M-8 | 30 | ||||
39.2 | 4000 | 35.5 | 33.7 | Y280S-8 | 37 | ||||
49 | 5000 | 34.4 | 41.4 | Y315S-8 | 55 | ||||
58.8 | 6000 | 33.3 | 49.1 | Y315S-8 | 55 | ||||
68.6 | 7000 | 32.3 | 56.8 | Y315M-8 | 75 | ||||
78.4 | 8000 | 31.4 | 64.5 | Y315M-8 | 75 | ||||
970 | 9.8 | 1000 | 55.6 | 14.6 | Y200L1-6 | 18.5 | |||
19.6 | 2000 | 53.8 | 24.8 | Y225M-6 | 30 | ||||
29.4 | 3000 | 52.3 | 35 | Y280S-6 | 45 | ||||
39.2 | 4000 | 51 | 45.2 | Y280M-6 | 55 | ||||
49 | 5000 | 49.9 | 55.4 | Y315S-6 | 75 | ||||
58.8 | 6000 | 48.9 | 65.6 | Y315S-6 | 75 | ||||
68.6 | 7000 | 47.9 | 75.8 | Y315M-6 | 90 | ||||
78.4 | 8000 | 47 | 86.1 | Y315L1-6 | 110 | ||||
風機型號 | 轉速n r/min | 升壓 Δp | 進口流量Q m3/min | 軸功率Kw | 配套電機 | 噪音dB(A) | 整機重Kg | ||
Kpa | mmH2O | 型號 | 功率Kw | ||||||
| 3L63WD | 1450 | 9.8 | 1000 | 86.6 | 20.4 | Y200L-4 | 30 | ||
19.6 | 2000 | 84.8 | 35.9 | Y225M-4 | 45 | ||||
29.4 | 3000 | 83.4 | 51.4 | Y280S-4 | 75 | ||||
39.2 | 4000 | 82.2 | 66.9 | Y280S-4 | 75 | ||||
49 | 5000 | 81.1 | 82.4 | Y280M-4 | 90 | ||||
58.8 | 6000 | 80 | 97.8 | Y315S-4 | 110 | ||||
68.6 | 7000 | 79 | 113.3 | Y315M-4 | 132 | ||||
78.4 | 8000 | 78.1 | 128.8 | Y315L1-4 | 160 | ||||
產品特點
羅茨鼓風機葉輪采用了復合型線，增加了一道密封面，泄漏少、效率高。在相同機型、相同壓力條件下能耗下降5-8%。
采用了國際先進的逆流冷卻技術，使氣流脈動更加平緩、排氣溫度明顯地下降6-8℃，在高壓條件（＞68.8KPa）時尤為明顯，排氣溫度下降10-30℃，同時噪聲降低6-10dB(A)。
軸承座部采用了離心式甩油機構，確保風機終身不會漏油。
采用徑向與平面相結合的組合迷宮密封，使氣體泄漏更少。
葉輪經過嚴格的動平衡試驗，平衡精度高于6.3級的國家標準規定，達到5.6級以上，因而整機幾乎無振動。
齒輪采用優質碳素鋼低碳合金鋼，經高頻淬火后磨齒，齒輪精度達5級。
羅茨鼓風機的整機設計緊湊，結構簡單，與L系列風機相比，維修更方便。
