形式

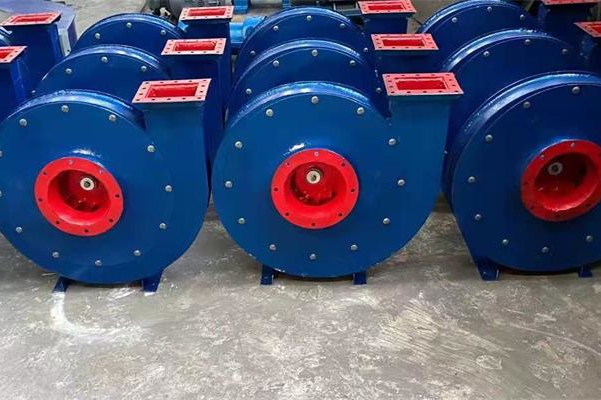

T4-72型離心通風機可制成右旋轉和左旋轉兩種形式。從電動機一端正視，葉輪順時針旋轉，稱為右旋風機，以“右”表示；按逆時針旋轉，稱為左旋風機，以“左”表示。

風機的出口位置，以機殼的出風口角度表示。T4-72型風機No.3~6在出廠時均做成一種形式。No.3~6出風口位置調整范圍為0°~225°,間隔是45°,傳動方式為A式傳動；No.7~12的出風口位置制成固定的三種：0°、90°、180°,不能調整；No.7~12的傳動方式為C式傳動。

結構特征

T4-72型離心通風機中的No.3~6風機主要由葉輪、機殼、進風口等部分配直聯電動機而組成；No.7~12除具有上述部分外，還有傳動部分等。

1) 葉輪由10個后傾的圓弧薄板型葉片，曲線型前盤和平板后盤組成，均用鋼板制造，并經靜、動平衡校正，空氣性能良好，高效率低噪聲，運轉平穩。

2) 機殼做成兩種不同形式。No.32機売作成整體不能拆開；No.14~20的機殼制成商開式，沿中分水平面分為兩半，由螺栓聯接。

3) 進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。4)傳動部分由主軸、軸承箱、滾動軸承、帶輪組成。

參數

應用

　    1、T4-72型離心通風機作一般通風換氣用。作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。

　　2、輸送的氣體應為空氣和其他不自燃的、對人體無害的、對鋼鐵材料無腐蝕性的氣體。

　　3、氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m3.　

　　4、氣體的溫度不得超過80℃?！?/p>
