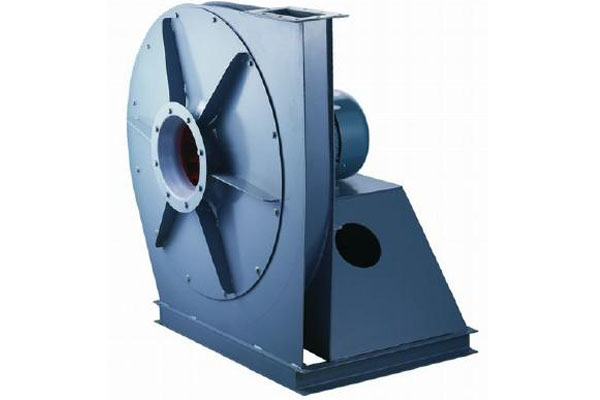

XQI型、XQII型斜槽高壓離心通風機

簡介

        XQ I型、XQ II型高壓離心通風機是專為水泥窯系統設計的斜槽風機。該離心通風機還可作為各種鐵爐、熔爐、鍛冶爐的鼓風用，離心式風機也適用于輸送空氣及無腐蝕性，不自燃，不含有粘性物質的氣體。輸送介質溫度不超過80℃，介質中所含的塵土及硬質顆粒不大150mg/m3。

斜槽高壓離心通風機

參數

XQ I型、XQ II型斜槽高壓離心通風機 主要參數 Main Parameter

型號
Type		機號
MachiRe
(No.)		轉速
Rotation speed
(r/min)		流量
VoIume Flow
(m3/h)		全壓
TotaI Pressure
(Pa)		    電動機Motor
型號
Type		功率
Power(Kw)
XQ4.8A28402325028Y801-20.75
3255269Y802-21.1
4185422Y90S-21.5
5115466Y90S-21.5
6045419Y90L-22.2
6975226Y90L-22.2
7905082Y100L-23.0
8834828Y100L-23.0
XQ I5.4A28403306363Y90S-22.5
4636669Y90L-22.2
5956862Y90L-22.2
727.56918Y100L-23
8606858 Y100L-23
9926690Y112M-24
11256422Y112M-24
12576110Y123S1-25.5
XQ ll4.7A28405855187Y90S-21.5
7475287Y90L-22.2
9085416Y90L-22.2
10695469Y100L-23.0
12315416Y100L-23.0
13925351Y112M-24.0
15515187Y112M-24.0

結構特點

        XQⅠ型、XQⅡ型離心式風機主要由機殼組、葉輪組、進風口組、前蓋板組、機座、電動機等零部件組成。

1、機殼組：用普通碳素結構鋼焊接成蝸形殼體。

2、葉輪組：高壓離心通風機葉片為前向彎曲葉型，葉輪成型后經靜、動平衡校正，因此運轉平穩。

3、進風口：高壓離心通風機用普通碳素結構鋼制作成收斂式流線型整體結構，流動性能好。
