簡介

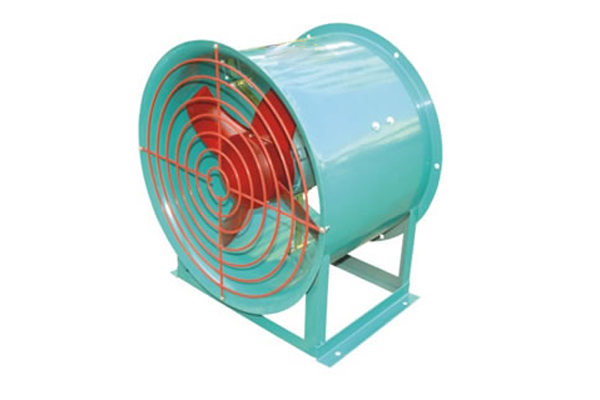

　　T35-11系列軸流風機是在30-11的基礎上改進設計的新型風機，是風機行業根據節能要求，代替03-11的一款軸流風機。T35-11軸流風機主要由葉輪、機殼、集流器及電機等部件組成，葉輪與電機直聯，電動機采用三相380伏電源，按照葉輪直徑不同分為十三個機號，葉片均為四片，葉片安裝角度有15°、20°、25°、30°、35°五種，風量828-67920m3/h，全壓38-474Pa。

        鋼制風機可輸送非易燃性、無腐蝕性、無顯著粉蘭、顆粒物小于200mg/m3，溫度不超過60℃的氣體。FT35-11軸流風機配件全部采用玻璃鋼材料?？垢g、耐酸堿、阻燃、重量輕、強度高?？奢斔陀懈g性、無顯著粉塵、顆粒物小于200mg/m3，溫度不超過60℃的氣體。主要用于化工、試驗室、地下室等地的濕度較大的空間的通風換氣。

        防爆軸流風機（BT35-11）也是T35-11的派生產品，用于輸送易燃易爆的場所，葉輪用鋁合金加工而成，以防在運轉中引起火花，電機配用隔爆型電機。通過T35-11型軸流通風機的氣體應無腐蝕性及顯著粉塵，其溫度不得超過40℃。

結構組成

　　T35-11系列軸流風機主要由葉輪、機殼、集風器等三部分組成。葉輪部 由葉片和輪轂組成，均采用薄鋼板制成，且按選定的安裝角焊于輪轂上。

        機殼部分由風筒、支架組成，均采用薄鋼板及型材制成，風筒為圓筒型與葉輪之間有一定間隙（BT35風機風筒內圓鉚接鋁襯用以防爆）。集風器部 、由集風器法蘭、集風器組成。集風器為圓弧流線型，可減少氣流入口的損失，集風器部由薄鋼板制成。

特點

1、結構更合理：輪轂圓筒形，減少流動損失，葉片根部強度高；

2、性能有較大的提高；全壓效率為89.5%，噪聲（比A聲級）降低3.6dB（A）。

3、節能、耗電低、結構緊湊，運轉平穩，振動小。

應用

        T35-11型軸流通風機的主要目的是替代30K4型，30K4是20世紀50年代引進的前蘇聯產品和國外同類產品進行了分析對比，通過模型試驗研究，確定了風機翼型，采用了圓筒型輪轂結構，電動機進行了改型設計，結構上減少了流動損失，因而使風機效率出口按圓面積計算提高到77%,按出口環面積計算提高到89. 5%,噪聲比A聲級降低了3. 6dB,又增強了葉根處的強度，避免了葉片斷裂現象。

        T35-11系列軸流風機適用于輸送非易燃無腐蝕無顯著粉塵的氣體，環境溫度不得超過60℃。T35-11系列軸流風機廣泛應用于一般工礦企業、倉庫、賓館、體育場館、商場、寫字樓、辦公樓、住宅樓等建筑的通風換氣及加強暖氣散熱等，也可有較長的排氣管道內間隔串聯安裝，以提高管道中的壓力，卸下機殼還可做自由風扇用。
